Шимінг гірбоксу є однією з базових процедур технічного обслуговування та тюнінгу страйкбольних приводів. Саме від правильного розташування шестерень залежить надійність роботи механізму, рівень шуму та загальний ресурс зброї. Грамотне налаштування шестерень страйкбол дозволяє знизити навантаження на мотор і забезпечити стабільну роботу привода навіть із потужними комплектуючими. Тому кожному власнику AEG варто розуміти принципи цієї процедури та її значення.
Шимінг (від англ. shimming) - це один із найважливіших процесів у налаштуванні та тюнінгу страйкбольної зброї (AEG). Суть процедури полягає в ювелірному регулюванні зазорів (вертикального люфту) шестерень усередині гірбокса за допомогою спеціальних дуже тонких металевих шайб - шимів.
Базові (заводські) приводи часто мають посередній шимінг гірбоксу. Виробники мас-маркету збирають їх на конвеєрі, тому шестерні можуть надто бовтатися або, навпаки, бути затиснутими.

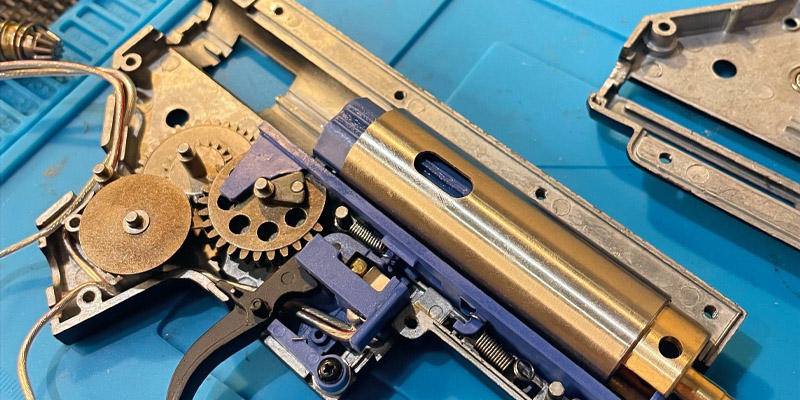

На наступному зображенні можна побачити відкритий гірбокс із шестернями.
Навіщо потрібен шимінг
Правильно виставлені зазори - це запорука довговічності та стабільності роботи вашого привода. Ось головні причини, чому цю процедуру не варто ігнорувати:
- Зниження тертя та зносу. Коли шестерні труться об стінки гірбокса або одна об одну бічними площинами, вони швидко зношуються. Шиммінг гарантує, що контакт відбувається виключно між робочими зубцями.
- Правильна пляма контакту. Шайби дозволяють виставити шестерні так, щоб їхні зубці максимально повно заходили в зачеплення. Це дозволяє механізму витримувати потужні пружини без зламаних зубів.
- Зменшення шуму. Той самий неприємний "вереск", який часто лунає під час стрільби з дешевих приводів - це звук погано налаштованих шестерень і мотора. Відшиммінгований гірбокс працює тихо, видаючи лише глухий звук удару поршня.
- Підвищення енергоефективності. Якщо шестерні обертаються легко, мотору потрібно менше зусиль. Це збільшує скорострільність (RPS), зменшує нагрів проводки та подовжує час роботи акумулятора.
Ми вже розкривали дану тему в цьому дописі Шимінг для якісної і тривалої роботи страйкбольної зброї - можливо і тут ви знайдете для себе корисну інформацію.
Як налаштування шестерні допомагає на практиці
Для налаштування шестерень страйкбол використовують набори шайб різної товщини (зазвичай 0.1 мм, 0.2 мм, 0.3 мм та 0.5 мм). Їх надягають на осі шестерень по обидва боки.

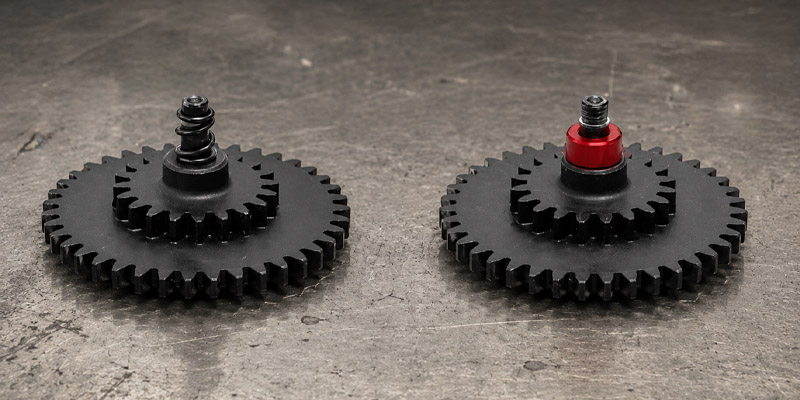

Наступне зображення демонструє встановлення шайби (шима) на вісь.
Механізм складається з кількох ключових елементів, які потрібно ідеально узгодити між собою:
- Піньйон мотора (Motor Pinion): шестерня на самому моторі.
- Моторна / конічна шестерня (Bevel Gear): приймає обертання від мотора. Її положення є базовим, адже вона має ідеально зчіплюватися з піньйоном.
- Центральна шестерня (Spur Gear): передає рух далі. Вона найширша і найчастіше може тертися об корпус гірбокса.
- Секторна шестерня (Sector Gear): зчіплюється з гребінкою поршня і відтягує його назад. Важливо налаштувати її висоту так, щоб вона не перекошувала поршень під час його руху.
Золоте правило шимінгу: Краще залишити мінімальний люфт (коли шестерні обертаються абсолютно вільно), ніж перетягнути їх. Затиснуті шестерні створюють величезне навантаження на мотор, що може призвести до поломки механіки або перегорання електроніки.
Шимінг гірбоксу - це не складна наука, але вона вимагає великого терпіння. Це метод спроб і помилок: доводиться багато разів збирати гірбокс (обов'язково закручуючи гвинти), перевіряти вільність обертання шестерень, знову відкривати і додавати або прибирати шайби товщиною всього 0.1 мм.
Типові помилки під час шимінгу
Однією з найпоширеніших помилок є надмірне затискання шестерень. Багато користувачів намагаються повністю прибрати люфт, однак це призводить до підвищеного навантаження на мотор і швидкого зносу деталей. Також поширеною проблемою є перевірка обертання шестерень на незакрученому гірбоксі. Корпус після затягування гвинтів дещо змінює геометрію, тому фінальну перевірку потрібно проводити лише на повністю зібраному гірбоксі.
Коли необхідно робити повторний шимінг
Перевіряти налаштування шестерень рекомендується після:
- заміни комплекту шестерень;
- встановлення нового корпусу гірбокса;
- заміни підшипників або втулок;
- встановлення потужнішої пружини;
- появи стороннього шуму під час роботи привода.
Навіть дорогі комплектуючі різних виробників можуть відрізнятися розмірами на десяті частки міліметра, тому старі налаштування не завжди підходять.
Багато гравців не знають, що навіть ідеально виставлені шестерні не дадуть результату без правильного налаштування висоти мотора (Motor Height Adjustment). Якщо піньйон занадто сильно або занадто слабо притискається до конічної шестерні (Bevel Gear), привід буде шуміти незалежно від якості шиммінгу.
Тому після завершення шиммінгу завжди виконується регулювання висоти мотора.
Корисна порада
Під час роботи рекомендується починати налаштування саме з Bevel Gear, потім переходити до Spur Gear і лише після цього виставляти Sector Gear. Така послідовність вважається класичною серед більшості майстрів страйкбольного тюнінгу.
Якісний шимінг гірбоксу є фундаментом надійної роботи будь-якого AEG-привода. Правильне налаштування шестерень страйкбол знижує навантаження на мотор, збільшує ресурс деталей, зменшує шум та дозволяє повністю реалізувати потенціал встановленого тюнінгу. Витративши трохи часу на точне регулювання, ви отримаєте більш стабільний і довговічний привід.
